SC92F7251

工作电压 2.4V~5.5V

工作温度  -40 ~ 85

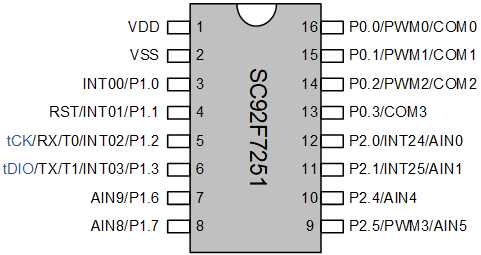

封装

SC92F7251M16USOP16

内核:        高速1T 8051

Flash ROM 4 Kbytes Flash ROMMOVC禁止寻址0000H~00FFH)可重复写入1万次

IAPcode option0K0.5K1K4K

EEPROM:独立的128 bytes,可重复写入10万次,10年以上保存寿命

SRAM内部256 bytes



系统时钟(fSYS):

l   内建高频 24MHz 振荡器(fHRC

l   IC工作的系统时钟fSYS,可通过编程器选择设定为:

n   24MHz(3.7-5.5V) (-40 ~ 70)

n   12/6/2MHz (2.4-5.5V) (-40 ~ 85)

l   频率误差: 跨越 (4.0V~5.5V) (-20 ~ 85) 应用环境,不超过 ±1%



内建低频 128kHz LRC 振荡器:

l   可作为BaseTimer的时钟源,并唤醒STOP

l   可作为WDT的时钟源

l   频率误差: 跨越 (4.0V ~ 5.5V) (-20 ~ 85) 应用环境,频率误差不超过 ±4%



低电压复位(LVR):

l  复位电压有4级可选:分别是:4.3V3.7V2.9V2.3V

l  缺省值为用户烧写Code Option所选值



Flash烧写接口:

l  2线烧写接口



中断(INT

l  Timer0Timer1Timer2INT0INT2ADCPWMUARTBase Timer9个中断源

l  外部中断有2个中断向量,共6个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设



数字外围:

l  最大14个双向可独立控制的 I/O口,可独立设定上拉电阻

l  P0P2口源驱动能力分四级控制

l  全部IO具有大灌电流驱动能力(47mA

l  11WDT,可选时钟分频比

l  3个标准 80C51 定时器Timer0Timer1Timer2

l  4路共用周期、单独可调占空比的 8PWM

l  5IO可作为1/2 BIASLCD COM输出

l  1个独立UART通信口



模拟外围:

l   712±2LSB ADC

n  内建基准的 2.4V 参考电压

n  ADC的参考电压有2种选择,分别是 VDD以及内部2.4V

n  内部一路ADC可直接测量VDD电压

n  可设ADC转换完成中断



省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,可由 INT02BaseTimer唤醒
