量产开发工具SC LINK PRO

简介:SC LINK PRO是一款由赛元自主开发、带OLED显示的开发量产工具,适用于SOC ARM/8051系列IC的在线及脱机烧录、仿真、TK调试

适用产品SC32F/92F/93F/95F系列MCU

功能特性:在线烧录、脱机烧录、在线仿真、TK调试、ISP升级、OLED显示、多Code管理、分区烧录

参数名称

Min

Max

单位

测试条件

工作电压

4.5

5.5

V


工作电流(空载)

-

70

mA

工作电压=5.0V

输出电流

-

400

mA

工作电压=5.0V

供电电流≥500mA

烧录口供电电压(5V档)

等于供电电压


V


烧录口供电电压(3.3V档)

3.2

3.4

V

工作电压≥4.5V

外接烧录线长度

-

60

cm

工作电压≤5.0V

在板烧录时,VDD和VSS间所带电容的容值范围

-

1000

uF

工作电压≤5.0V

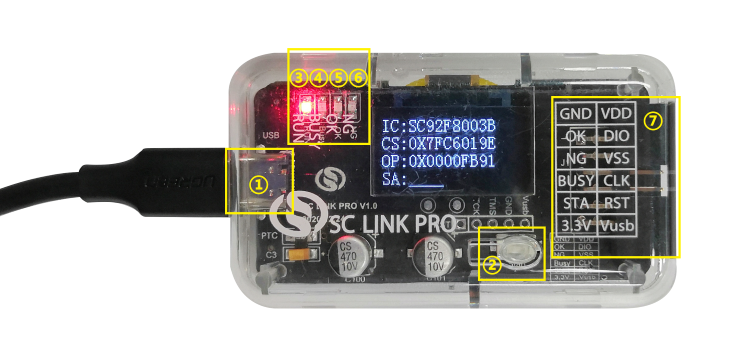

1.    硬件使用说明



①    USB接口:用于和PC连接及供电

②    烧录按键:脱机烧录作为烧录触发按键;长按该按键上电,可进入固件升级模式

③    运行(RUN)灯:红光,上电常亮

④    Busy灯:红光,脱机烧录时,此灯闪烁代表正在烧写IC;升级固件时,此灯闪烁代表正在升级固件;

⑤    OK灯:蓝光,脱机烧录时,此灯亮起代表烧录成功

⑥    NG灯:红光,脱机烧录时,此灯亮起代表烧录失败

⑦    排线接口:下表按照接口顺序进行标注,以字体颜色区分功能类别:蓝色为烧录接口,黑色为机台烧录接口,红色为电源输出接口

VDD

DIO

VSS

CLK

RST

VUSB

GND

OK

NG

Busy

Start

3.3V

    2. 仿真说明

请提前下载插件SOC_KEIL_Setup并安装(点击下载)。
SC LINK PRO提供了支持SOC 92/93/95系列MCU的在线仿真功能,可完成最多8个断点(用户可用7个断点,另外一个为隐藏断点)调试、单步调试、跨步调试及RST等操作,实现RAM及SFR的查看及修改,方便用户在开发阶段调试程序

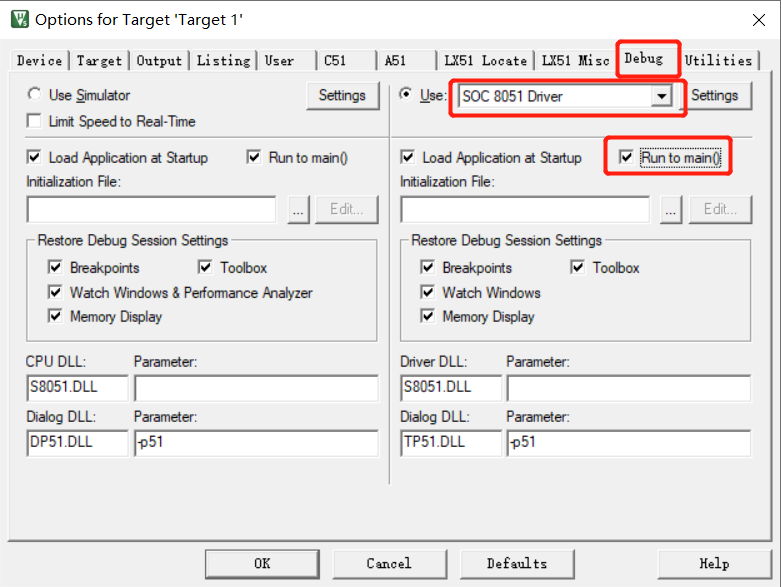

      打开Keil工程文件,点击快捷图标“Target Option”,在“Target Option”界面中选择“Debug”,点选 “Use”,并从下列中选取“SOC 8051 Driver”,同时,勾选“Run to main()”,如下图:

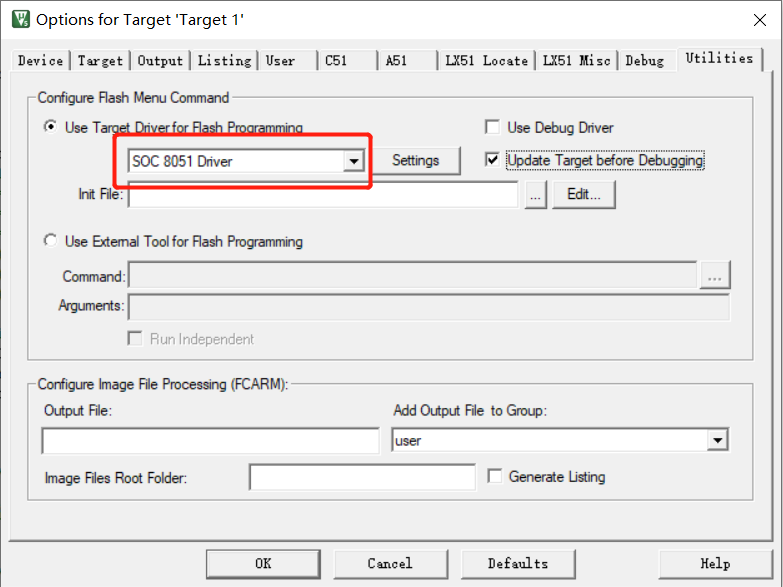

      点击“Utilities”,在“Use Target Driver for Flash Programming”中选择“SOC 8051 Driver ”,如下图:

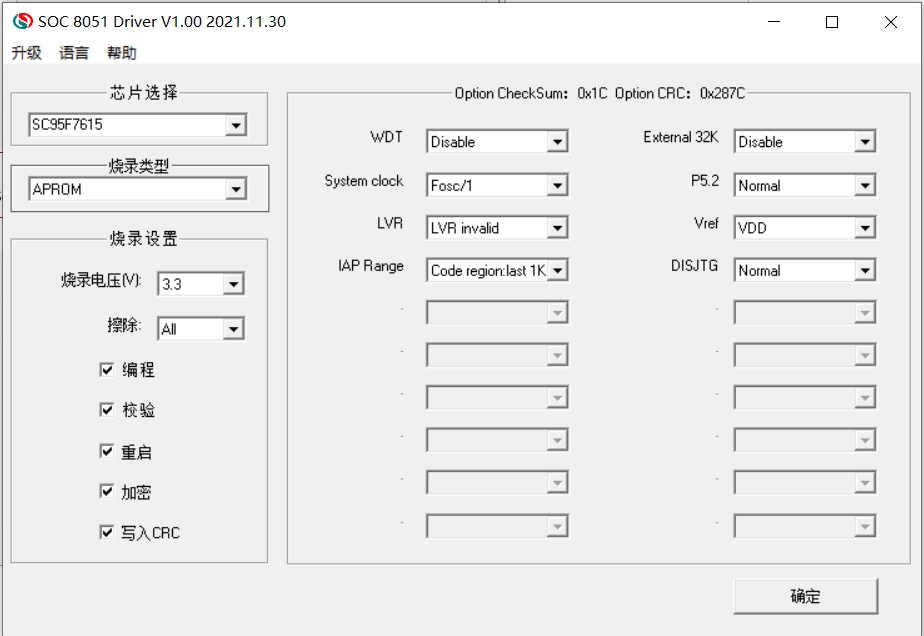

      再点击“Settings”,进入烧录Option信息界面,如下图:





  会根据烧录Option进行一系列操作,不但烧录代码,同时也烧录选择的Code Option详见《赛元LINK系列量产开发工具使用手册》(点击下载)!
