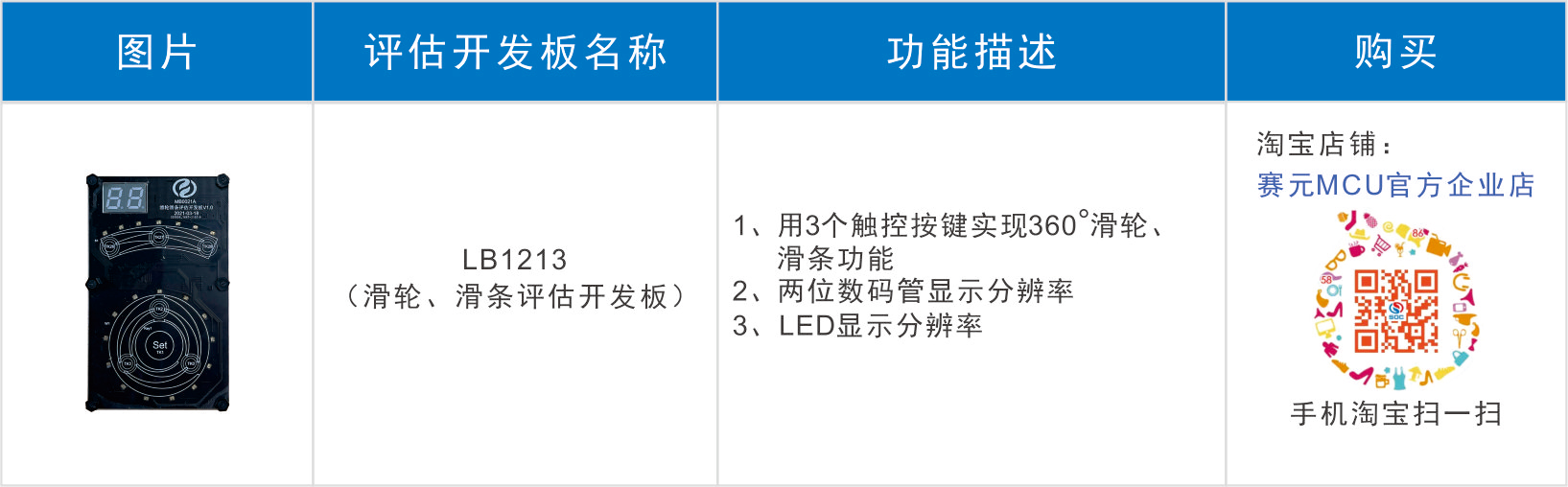

LB1213滑轮滑条评估板

简介:主控采用SC92F8596双模触控芯片,31通道可低功耗高灵敏度触控电路

功能特性:

1)      触摸按键  :数码管键值显示切换

2)      滑条按键:三通道输出30档键值

3)      滑轮按键:三通道输出100档键值


1. 接口说明

烧录口信号

功能说明

VDD,GND

目标IC的电源和地

DIO,CLK

烧录信号口,与烧录器tDIOtCLK对应连接

2. 功能使用说明

1) 单按TK1可以切换滑轮上LED的显示形式,LED手指跟随方式,或比例滑轮递增/减点灯;

2) 滑动滑条可以调节滑轮上LED灯的亮度,并且比例滑条递增/递减点灯;

3) 滑动滑轮或者滑条其档位值会在数码管显示,双击TK1按键,可以切换数码管显示滑轮或滑条档位值,上电默认显示滑轮档位值;

4) 长按TK1按键,可以控制LED灯开关

3. 详细说明请参阅:《赛元LB1213滑轮滑条评估开发板说明》


全选
标题 描述 版本 语言 类型 大小 更新日期 下载
LB1213滑轮滑条评估开发板使用说明 V1.0 中文 PDF 171.39KB 2022-08-12 下载
LB1213滑轮滑条评估板应用资料 中文 rar 77.11MB 2022-08-12 下载
