LB101x水位检测评估板

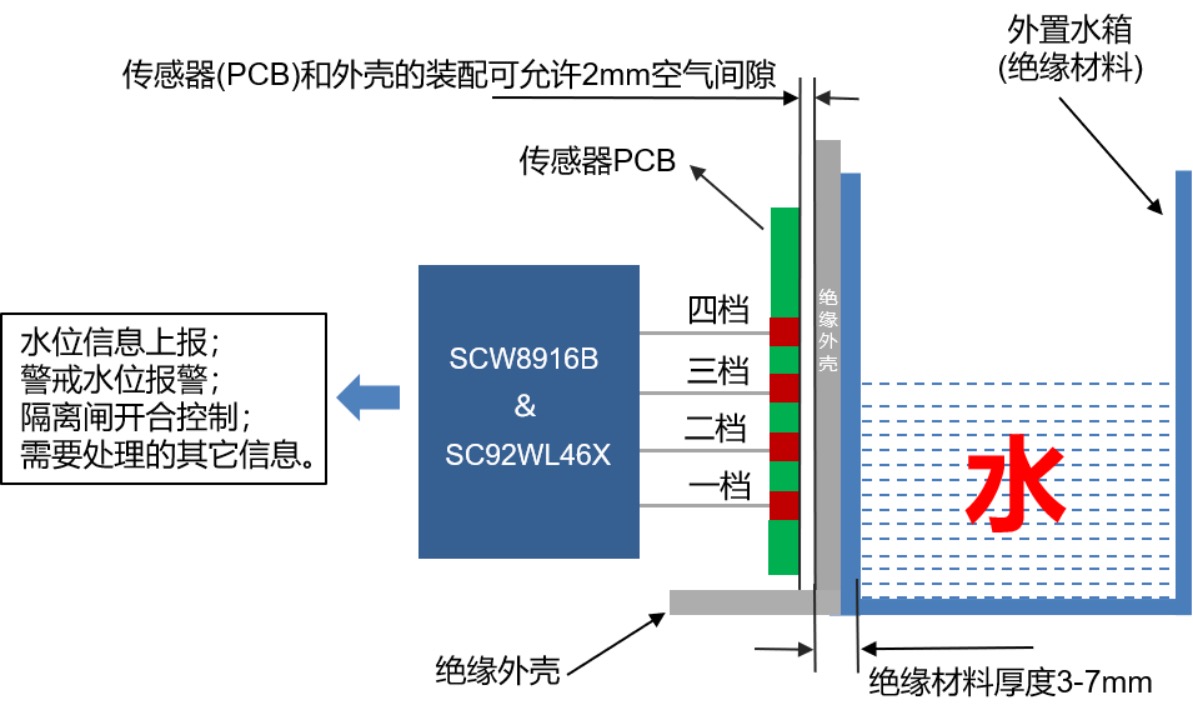

赛元LB1017_LB1018开发板是基于92R425系列MCU制作的水位检测开发板。赛元92R425系列MCU内置4档水位检测模块,16Kbytes Flash ROM2kbytes RAM23路可低功耗高灵敏触控电路,11 12bit ADC610bit PWM,可实现4档水位检测、100档比例水位检测、隔空水位检测;

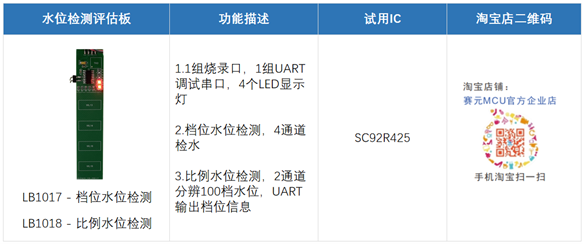

    LB1017LB1018水位检测开发板,多档水位检测,4LED灯,1UART输出调试信息,可快速评估触控+水位功能。


功能说明

①触控功能:上电2s内,连续按下触控按键5次以上,进行MCU的无水校验功能;校验成功后LED灯进行闪烁提示,代表校准成功

②水位检测功能:当水位没过对应检水PADLED灯随之点亮;反之水位低于,LED灯随之熄灭

③串口调试功能:串口输出各参考通道数据和水位档位信息,便于开发调试





详细说明请参阅:LB1017核心开发板应用指南》/LB1018核心开发板应用指南》


全选
标题 描述 版本 语言 类型 大小 更新日期 下载
应用资料 V1.0 中文 PDF 1.77MB 2025-09-02 下载
应用资料 V1.0 中文 PDF 1.8MB 2025-09-02 下载
应用指南 V1.0 中文 PDF 228.98KB 2025-09-02 下载
应用指南 V1.0 中文 PDF 249.46KB 2025-09-02 下载
