量产开发工具SC LINK

简介:SC92F/93F/95F系列MCU
功能特性:在线烧录、脱机烧录、在线仿真、TK调试、多Code管理、分区烧录

参数名称

Min

Max

单位

测试条件

工作电压

4.5

5.5

V


工作电流(空载)

-

70

mA

工作电压=5.0V

输出电流

-

400

mA

工作电压=5.0V

供电电流≥500mA

烧录口供电电压(5V档)

等于供电电压

-

V


烧录口供电电压(3.3V档)

3.2

3.4

V

工作电压≥4.5V

外接烧录线长度

-

60

cm

工作电压≤5.0V

在板烧录时,VDDVSS间所带电容的容值范围

-

1000

uF

工作电压≤5.0V

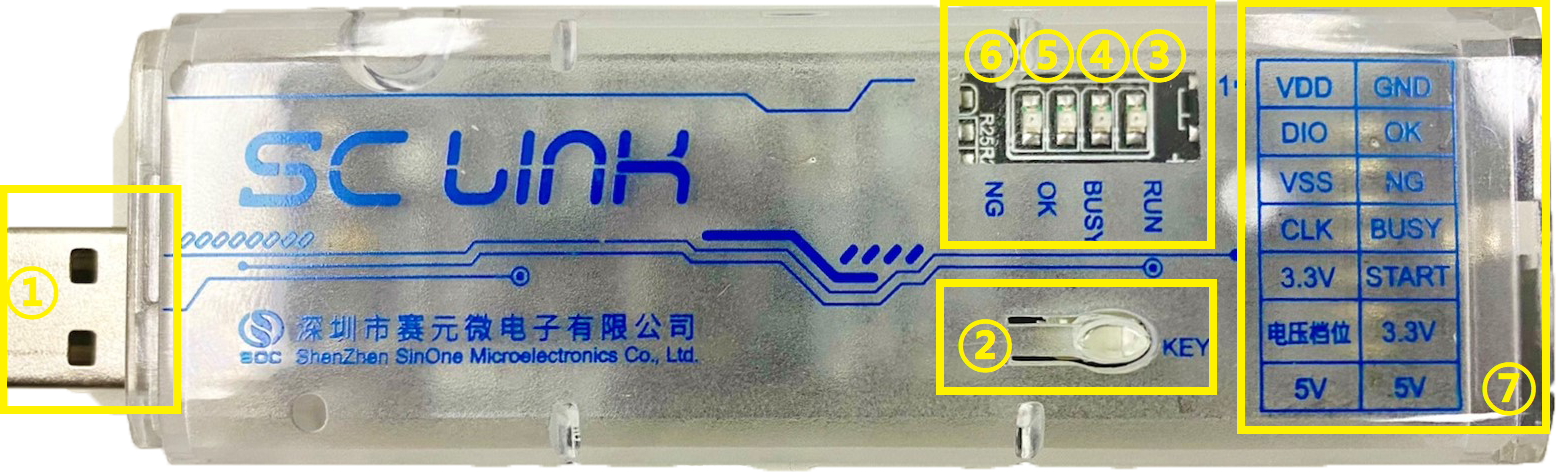

1. 硬件使用说明



①   USB接口:用于和PC连接及供电

②   烧录按键:脱机烧录作为烧录触发按键;按住该按键再上电,可进入固件升级模式

③   运行(RUN)灯:红光,上电常亮

④   Busy灯:红光,脱机烧录时,此灯闪烁代表正在烧写IC;

⑤   OK灯:蓝光,脱机烧录时,此灯亮起代表烧录成功

⑥   NG灯:红光,脱机烧录时,此灯亮起代表烧录失败

⑦   排线接口:下表按照接口顺序进行标注,以字体颜色区分功能类别:蓝色为烧录接口,黑色为机台烧录接口,红色为电源输出接口

⑧   烧录电压档位选择短接帽

VDD

DIO

VSS

CLK

3.3V

电压档位

5V

GND

OK

NG

Busy

Start

3.3V

5V


2. 仿真说明

请提前下载插件SOC_KEIL_Setup并安装(点击下载)。
SC LINK PRO提供了支持SOC 92/93/95系列MCU的在线仿真功能,可完成最多8个断点(用户可用7个断点,另外一个为隐藏断点)调试、单步调试、跨步调试及RST等操作,实现RAM及SFR的查看及修改,方便用户在开发阶段调试程序。

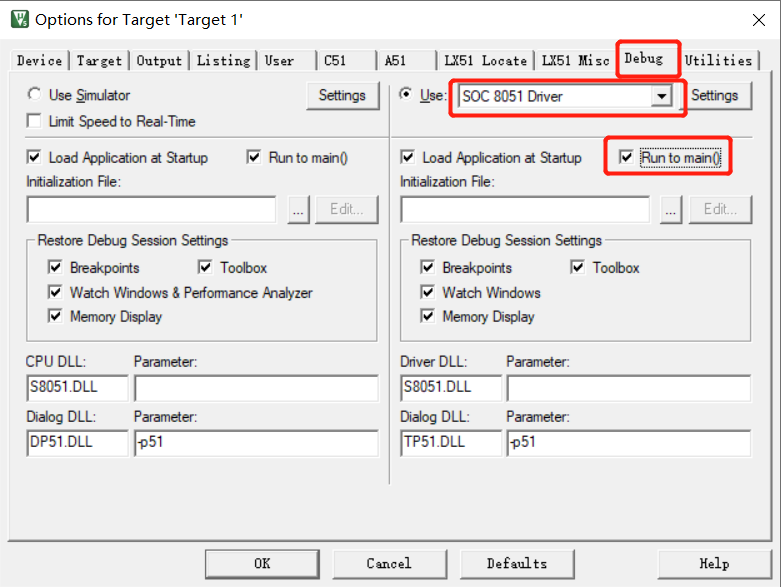

①    打开Keil工程文件,点击快捷图标“Target Option”,在“Target Option”界面中选择“Debug”,点选 “Use”,并从下列中选取“SOC 8051 Driver”,同时,勾选“Run to main()”,如下图:

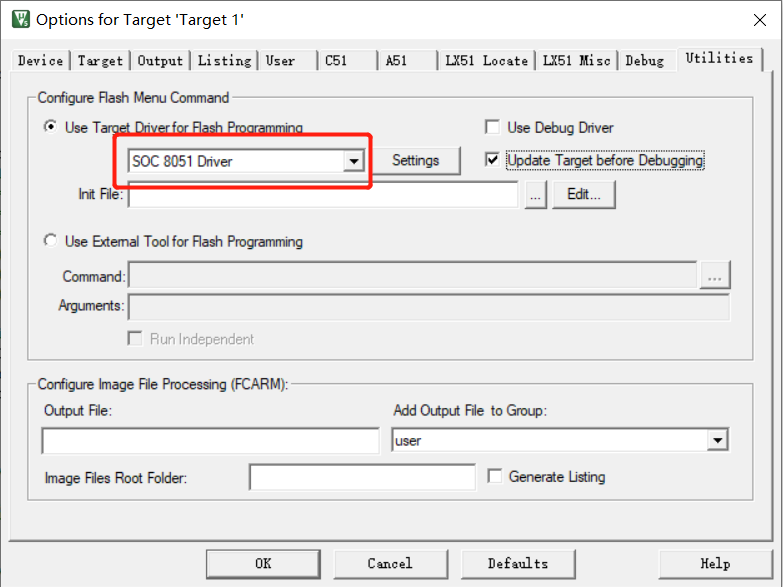

    点击“Utilities”,在“Use Target Driver for Flash Programming”中选择“SOC 8051 Driver ”,如下图:

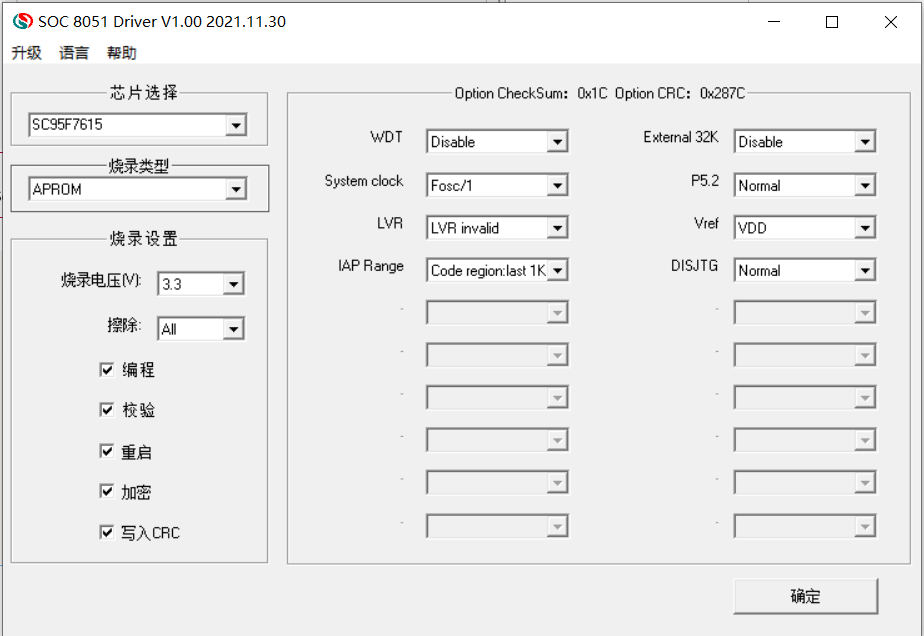

   再点击“Settings”,进入“烧录Option信息界面”,如下图:




  会根据烧录Option进行一系列操作,不但烧录代码,同时也烧录选择的Code Option

1)     芯片选择:选择预烧录或仿真的IC名称。

2)     烧录设置:可选择进行的自动烧录,包括擦除,编程,校验等。

3)     烧录选项:根据需要设置的Code Option选项。

4)     烧录区域:可选择APROM或者EEPROM区域进行操作。

5)     升级:用于库文件的升级。

6)     帮助:版本的相关信息。

注意:如果芯片选择中未查找到需要的IC型号,或已找到对应型号但无法仿真,需要点击升级,进入升级界面。

       升级MCU库:升级SOC提供的“.socmculib”库文件。选择“升级MCU库”,选择需要升级的库文件,选中库文件,点击“打开”,完成升级。

       升级固件:升级SOC提供的烧录工具固件。

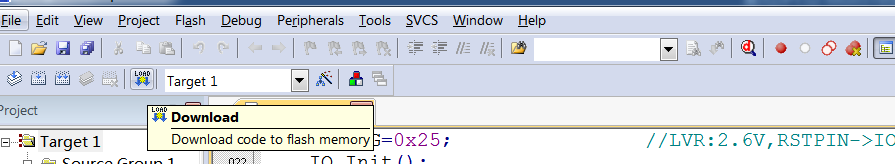

    ⑤      DownLoad快捷键

“DownLoad”会根据烧录Option信息配置对IC进行一系列操作,不但烧录代码,同时也烧录选择的Code Option,还会根据下图中的烧录设置进行擦除编程校验。





3.
烧录说明

①      下载并安装赛元量产上位机软件SOC Programming Tool(点击下载)。

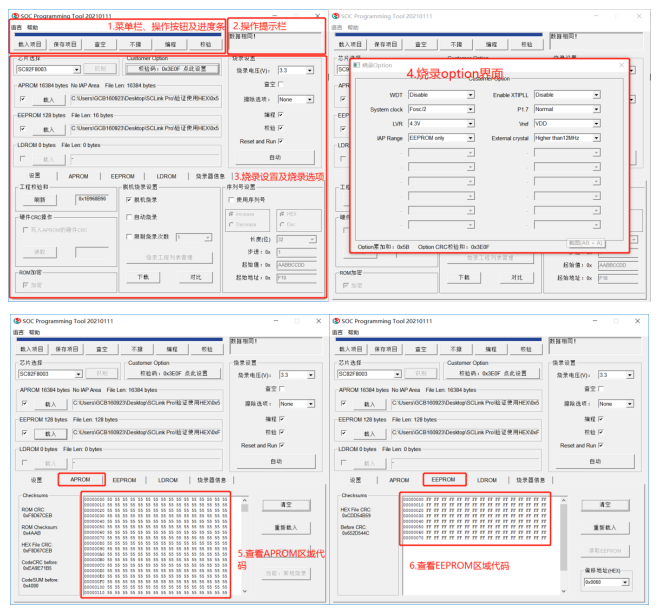

②      上位机使用说明


详见《赛元LINK系列量产开发工具使用手册》点击下载)!
