SC95FW24

工作条件
宽电压工作范围:2.0V~5.5V.
工业级工作温度: -40 ~ +105.
抗干扰能力
ESD 6KV
EFT 4KV
封装类型

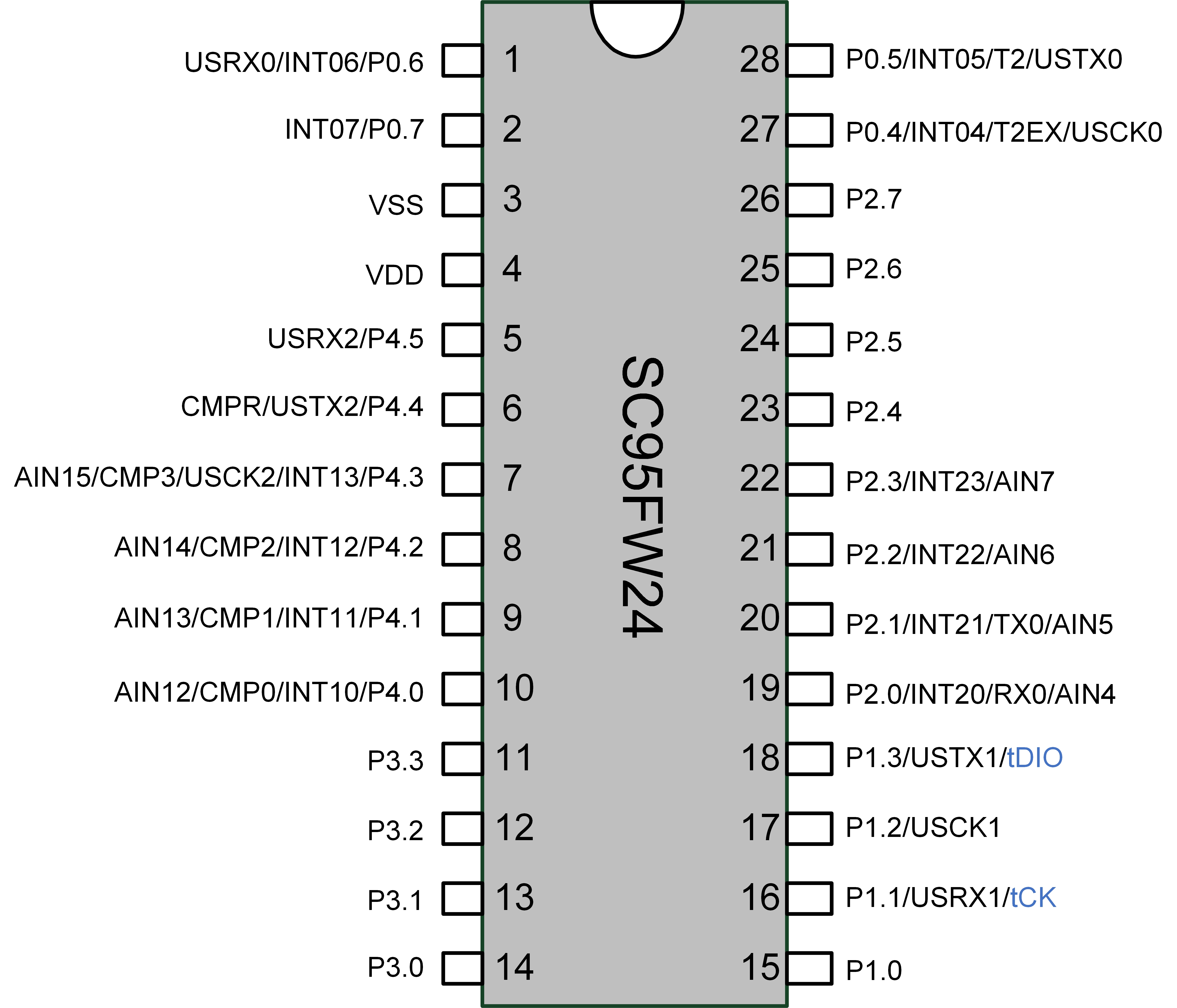

28 PIN: TSSOP28
CPU
超高速1T 8051内核, 指令集全兼容8051,执行速度约为其它1T 80512
双数据指针(DPTRs
存储
64 Kbytes Flash ROM

可反复写入10万次

内部256 bytes 片内直接存取RAM

IC的系统时钟频率(fSYS),可通过编程器选择设定为: 32/16/8/4MHz

最大46个双向可独立控制的 I/O口,可独立设定上拉电阻

PWM032路(P0~P3)共用周期、单独可调占空比的12PWM

输出波形可反向,可设为中心对齐型或边沿对齐型

1MHz超高速采样时钟,采样到完成转换的总时间低至2μs

内部一路ADC可直接测量VDD电压

1个模拟比较器

比较电压16级可选(VDD分压)

电源管理
Normal Mode:程序和HRC正常运行,电流功耗低至5.2mA (VDD=5V, fSYS=32MHz)
IDLE Mode:程序停止运行,电流功耗低至2.5mA (VDD=5V),可由任何中断唤醒

HRC停振,电流功耗低至 INT0~2<span style="color:#000000;font-family:" font-weight:bold;font-size:14px;"="">Base Timer

全选
标题 描述 版本 语言 类型 大小 更新日期 下载
规格书 V0.7 中文 PDF 2.03MB 2021-03-17 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了95F系列产品使用要点 V1.8 中文 PDF 737.31KB 2024-01-26 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
产品选型手册 V1.0 中文 PDF 10.86MB 2023-09-13 下载
selection guide V1.0 English PDF 10.86MB 2022-04-06 下载
