工作电压：2.4V ~ 5.5V

工作温度：-40 ~ 105℃

EMS

l  ESD

n  HBM：JS-001-2023 Class 3A

n  CDM：ANSI/ESDA/JEDEC JS-002-2022 Class C3

l  EFT

n  EN61000-4-4 Level 4

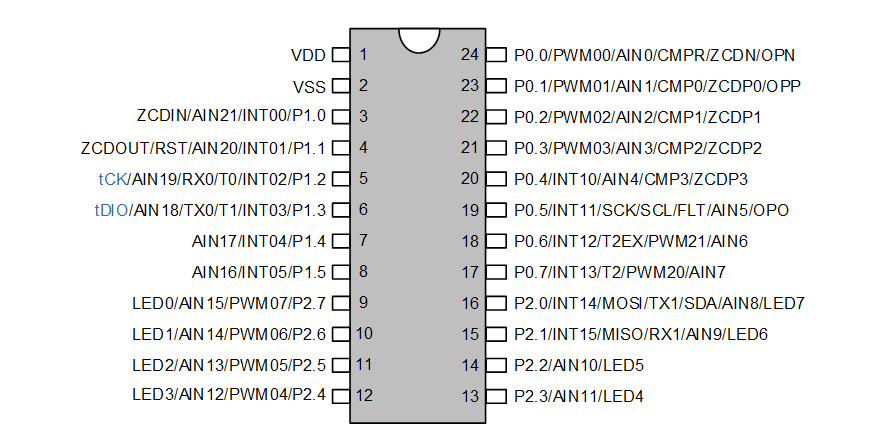

封装：SSOP24/QFN24

内核：1T 8051

Flash ROM：

l   8K bytes Flash ROM

l  可重复写入1000次

EEPROM

l  256 bytes EEPROM

l  可重复写入1万次

l  用户在对EEPROM进行写操作的时，需保证VDD电压范围在2.5V~5.5V之间

SRAM

l  256 bytes片内直接存取RAM

l  额外256 bytes片内间接存取RAM

l  PWM 占空比设置RAM

l  LED显示RAM

l  端口映射RAM

烧写和仿真：2线JTAG烧写和仿真接口：P1.2 / tCK 、 P1.3 / tDIO

内建高频 32 MHz振荡器（HRC）

l  作为系统时钟源时，系统时钟频率fSYS可通过编程器选择设定为32/16/8/2.66 MHz

频率误差：

l   跨越 (2.4V~5.5V) 及 (-40 ~ 85℃) 应用环境，不超过 ±1%

l  跨越 (2.4V~5.5V) 及 (-40 ~ 105℃) 应用环境，不超过 ±1.5%

内建低频 32 kHz 振荡器（LRC）

l  WDT的时钟源

l  可作为Base Timer的时钟源，可唤醒STOP

低电压复位（LVR）：

l  复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V

l  缺省值为用户烧写Code Option所选值

中断（INT）：

l  Timer0~2，INT0，INT1， ADC，PWM，UART0，SSI，Base Timer，ZCD和CMP 共12个中断源

l  外部中断：

l  有2个中断向量，共12个中断口，全部可设上升沿、下降沿、双沿中断

l  12个外部中断口，可通过映射分成两组，可覆盖22个IO端口

l  两级中断优先级可设

数字外围：

l  最大22个双向可独立控制的 I/O口，可独立设定上拉电阻

l  LED0~LED7所在的8个端口共用一个16档的恒流源，驱动能力16级可选

l  LED0~LED7所在的8个端口具有大灌电流驱动能力 （130mA@0.8V）

l  11位WDT，可选时钟分频比

l  3个定时器Timer0、Timer1和Timer2

l  Timer2为多功能定时器，可实现以下功能：

l  Time2可通过T2EX实现Capture功能

l  Time2可分别提供两路常规PWM20和PWM21

l  PWM21可映射到任意IO端口上

l  T2EX可映射到任意IO端口上

l  PWM0：8路16位PWM

l  可设为独立模式或互补模式：

l  独立模式下8路PWM共周期，占空比可单独设置；

l  互补模式下可同时输出四组互补、带死区的PWM波形

l  输出波形可反向，可设为中心对齐型或边沿对齐型

l  支持PWM故障检测机制(FLT)

l  1个独立UART通信口UART

l  RX0和TX0可独立映射到任意IO端口上

l  1个UART/SPI/TWI三选一通讯口SSI

l  SSI的三根信号线可独立映射到任意IO端口上

l  内建累加和校验模块（CheckSum）

l  集成16 ×16位硬件乘除法器

LED驱动：

l  共8个LED驱动口：LED0 ~ LED7

l  所有LED口源驱动能力分16级控制

l  LED0 ~ LED7驱动口可提供130mA@0.8V大灌流

l  IC系统时钟及内部32 kHz低频时钟均可作为LED时钟源

l  在LED一帧扫描结束后， LED驱动器对应的标志位AUIF置1

l  自动扫描时SEG的输出周期宽度与COM的宽度一样

l  LED死区时间可设

l  LED正反推模式特性如下：

l  LED0 ~ LED7支持正反推模式，最多能共同驱动7 x 8个像素点

l  扫描模式从 “7*8” 到 “1*2”和“1*1” 共8种可选

l  可屏蔽任意LEDn口上的COM功能，使其在扫描过程中COM口功能无效，但不影响其作为SEG口的功能，此方式可提升LED阵列亮度

l  公共口LED0/LED1/LED6/LED7，可选0.5T，1T，1.5T，2T 共4种扫描时间

模拟外围：

l  ZCD/CMP/OP三合一功能

l  可配置为过零检测、模拟比较器或运算放大器中的任意一种使用

l  过零检测（ZCD）

l  ZCD可检测输入信号过零点

l  ZCD输出信号延时可由用户自行设置

l  提供一个可选的数字信号输入口，可将整形后的数字信号从该输入口输入

l  电路内部集成补偿电路，针对检测电路因阈值电压或固有电路延迟引起的相位偏差进行

实时补偿修正：

l  市电同步时钟：可将市电频率（50/60 Hz）转化为同步时钟源

l  过零检测输入正端集成钳位保护功能

l  模拟比较器（CMP）

l  CMP有四个可选的信号正输入端

l  CMP比较电压可选外部输入或15档VDD分压

l  CMP响应时间典型值：2us

l  CMP可唤醒STOP Mode

l  运算放大器（OP）

l  OP有1个可选的同相输入端，1个反相输入端

l  22+1路12位ADC

l  外部22路ADC通道

l  内部一路ADC可直接测量VDD电压

l  内建基准的1.024V/ 2.4V/ 2.048V 参考电压

l  ADC的参考电压有4种选择，分别是 VDD和内部1.024V/ 2.4V/ 2.048V

l  可设ADC转换完成中断

省电模式：

l  IDLE Mode，可由任何中断唤醒

l  STOP Mode，由 INT0~1、BaseTimer和CMP唤醒
