工作电压：2.4V~5.5V

工作温度：-40 ~ 85℃

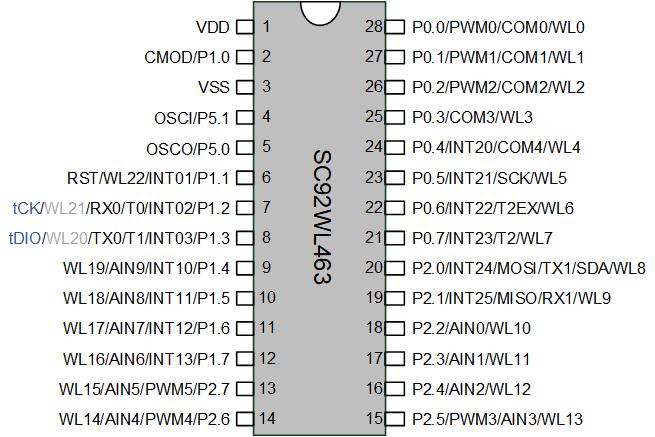

封装：

SC92WL463 (SOP28/TSSOP28)

内核：1T 8051

Flash ROM：16 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次

IAP：可code option成0K、0.5K、1K或16K

EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命

SRAM：内部256 bytes+外部768 bytes

系统时钟（f_SYS）：

l内建高频 24MHz 振荡器（f_HRC）

n作为系统时钟源时，f_SYS可通过编程器选择设定为12/6/2MHz

n频率误差：跨越 (3.0V~5.5V) 及 (-20 ~ 85℃) 应用环境，不超过 ±1%

l内置高频晶体振荡器电路

n可外接2~16MHz振荡器

n作为系统时钟源时，f_SYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种

lIC系统时钟（f_SYS）对应的工作电压范围

n>12MHz @2.9~5.5V

n≤12MHz @2.4~5.5V

内建低频 128kHz LRC 振荡器：

l可作为Base Timer的时钟源，可唤醒STOP

l可作为WDT的时钟源

l频率误差：跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，频率误差不超过 ±4%

低电压复位（LVR）：

l复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V

l缺省值为用户烧写Code Option所选值

Flash烧写和仿真：

l2线JTAG烧写和仿真接口

中断（INT）：

lTimer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，Water Level 共12 个中断源

l外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断

l两级中断优先级可设

数字外围：

l最大26个双向可独立控制的 I/O口，可独立设定上拉电阻

lP0、P2口源驱动能力分四级控制

l全部IO具有大灌电流驱动能力（70mA）

l11位WDT，可选时钟分频比

l3个标准 80C51 定时器Timer0、Timer1和Timer2

lTimer2可实现Capture功能

l6路共用周期、单独可调占空比的 10位PWM ，可同时输出三组互补带死区的PWM波形

l5个IO可作为1/2 BIAS的LCD COM输出

l1个独立UART通信口（可切换IO口）

l1个UART/SPI/IIC三选一通讯口SSI（可切换IO口）

l集成16 ×16位硬件乘除法器

模拟外围：

l水位检测模块：

n高灵活度开发软件库支持，低开发难度

n最多支持4档位水位检测功能

l11路12位±2LSB ADC

n内建基准的 2.4V 参考电压

nADC的参考电压有2种选择，分别是 V_DD以及内部2.4V

n内部一路ADC可直接测量V_DD电压

n可设ADC转换完成中断

省电模式：

lIDLE Mode，可由任何中断唤醒

lSTOP Mode，由 INT0~2、BaseTimer唤醒
