SC92F73A1

工作电压:2.4V~5.5V

工作温度:-40 ~ 85℃

封装:

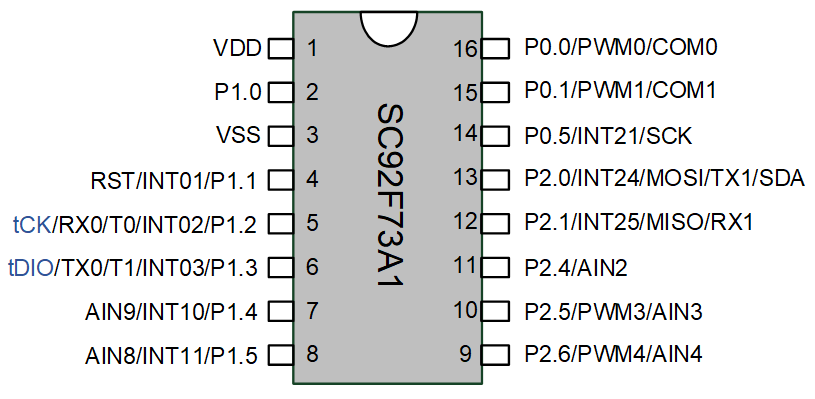

SC92F73A1 (SOP16)

内核:1T 8051

Flash ROM8 Kbytes Flash ROM(MOVC禁止寻址0000H~00FFH)可重复写入1万次

IAP可code option成0K、0.5K、1K或8K

EEPROM128 bytes,无需擦除,10万次写入,10年以上保存寿命

SRAM内部256 bytes+外部768 bytes


系统时钟(fSYS):

●  内建高频 16MHz 振荡器(fHRC

■  作为系统时钟源时,fSYS可通过编程器选择设定为16/8/4/1.33MHz

■  频率误差:跨越(2.9V~5.5V) 及 (-10 ~ 85℃)应用环境,不超过 ±1%

●  内置高频晶体振荡器电路

■  可外接2~16MHz振荡器

■  作为系统时钟源时,fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种

● IC系统时钟(fSYS)对应的工作电压范围

■  >12MHz @2.9~5.5V

■  ≤12MHz @2.4~5.5V


内建低频 128kHz LRC 振荡器:

■  可作为Base Timer的时钟源,可唤醒STOP

■  可作为WDT的时钟源

■  频率误差:跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境,频率误差不超过 ±4%


低电压复位(LVR):

   复位电压有4级可选:分别是:4.3V、3.7V、2.9V、2.3V

   缺省值为用户烧写Code Option所选值


Flash烧写和仿真:

■  2线JTAG烧写和仿真接口


中断(INT):

■  Timer0,Timer1,Timer2,INT0~2,ADC,PWM,UART,SSI,Base Timer共11个中断源

■  外部中断有3个中断向量,共13个中断口,全部可设上升沿、下降沿、双沿中断

■  两级中断优先级可设


数字外围:

  最大14个双向可独立控制的 I/O口,可独立设定上拉电阻

  P0、P2口源驱动能力分四级控制

  全部IO具有大灌电流驱动能力(70mA)

  11位WDT,可选时钟分频比

   3个标准 80C51 定时器Timer0、Timer1和Timer2

  Timer2可实现Capture功能

  4路共用周期、单独可调占空比的 10位PWM ,可同时输出三组互补带死区的PWM波形

   2个IO可作为1/2 BIAS的LCD COM输出

  1个独立UART通信口(可切换IO口)

   1个UART/SPI/IIC三选一通讯口SSI(可切换IO口)

   集成16 ×16位硬件乘除法器


模拟外围:

● 6路12位±2LSB ADC

■ 内建基准的 2.4V 参考电压

■  ADC的参考电压有2种选择,分别是 VDD以及内部2.4V

■  内部一路ADC可直接测量VDD电压

■  可设ADC转换完成中断



省电模式:

  IDLE Mode,可由任何中断唤醒

●  STOP Mode,由 INT0~2和BaseTimer唤醒
