SC92F8542
工作电压：2.4V~5.5V
工作温度：-40 ~ 85℃

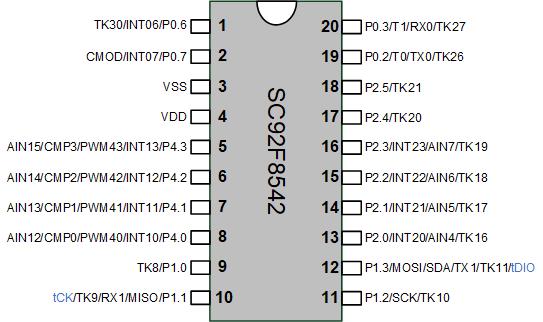

封装：
SC92F8542 (SOP20/TSSOP20)
内核：超高速的1T 8051
Flash ROM：32 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH的256 bytes）
IAP：可code option成0K、0.5K、1K或32K
EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命
SRAM：内部256 bytes+外部1792 bytes+PWM RAM 8 bytes
系统时钟（fSYS）：
l 内建高频 16MHz 振荡器（fHRC）
l IC工作的系统时钟，可通过编程器选择设定为：
l 频率误差：跨越 (3.0V~5.5V) 及 (-20 ~ 85℃) 应用环境，不超过 ±1%
内建低频 128kHz LRC 振荡器：
l 可作为Base Timer及WDT的时钟源，并唤醒STOP
l 频率误差：跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，经过寄存器修正后频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写和仿真接口
中断（INT）：
l Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK，CMP共13个中断源
l 外部中断有3个中断向量，最多15个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：
l 最大18个双向可独立控制的 I/O口，可独立设定上拉电阻
l P0~P2口源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力（50mA）
l 11位WDT，可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2
l 最多4路共用周期、单独可调占空比的12位PWM
l 1个独立UART通信口
l 1个UART/SPI/IIC三选一SSI通信口
l 集成16 ×16位硬件乘除法器
模拟外围：
l 13路高灵敏度TK电路
n 可实现13路高灵敏度隔空触控按键及衍生功能
n 高灵活度开发软件库支持，低开发难度
n 自动化调试软件支持，智能化开发
l 最多9路12位±2LSB ADC
n 内建基准的 2.4V 参考电压
n ADC的参考电压有2种选择，分别是 VDD以及内部2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
l 1个模拟比较器
n 最多四路输入一路参考电压输入
n 比较电压16级可选（VDD分压）
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，可由 INT0~2和Base Timer唤醒
