SC92F84A6

工作电压:2.4V~5.5V

工作温度:-40 ~ 85

封装:

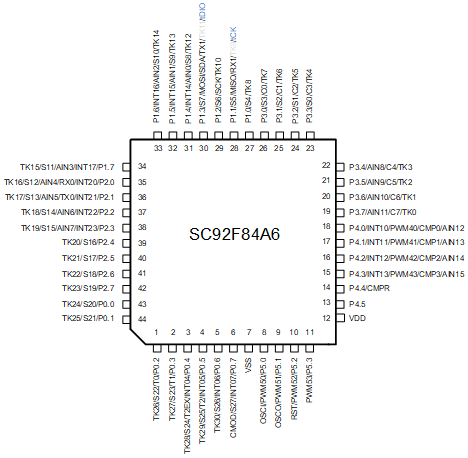

SC92F84A6 (LQFP44)



内核:超高速的单字节指令 1T 8051

Flash ROM16 Kbytes Flash ROMMOVC禁止寻址0000H~00FFH256 bytes

IAPcode option0K0.5K1K16K

EEPROM128 bytes,无需擦除,10万次写入,10年以上保存寿命

SRAM内部256 bytes+外部768 bytes+PWM&LCD RAM 44 bytes



系统时钟(fSYS):

l  内建高频 16MHz 振荡器(fHRC

l  IC工作的系统时钟,可通过编程器选择设定为:

n  16MHz @2.9~5.5V

n  8/4/1.33MHz@2.4~5.5V

l  频率误差:跨越 (2.9V~5.5V)  (-20 ~ 85应用环境,不超过 ±1%



内置低频晶体振荡器电路:

l  可外接32K振荡器,作为Base Timer 时钟源,可唤醒STOP



内建低频 128kHz LRC 振荡器:

l  可作为BaseTimer的时钟源,并唤醒STOP

l  可作为WDT的时钟源

l  频率误差: 跨越 (4.0V ~ 5.5V)  (-20 ~ 85),频率误差不超过 ±4%



低电压复位(LVR):

l  复位电压有4级可选: 4.3V3.7V2.9V2.3V

l  缺省值为用户烧写Code Option所选值



Flash烧写和仿真:

l  2线JTAG烧写和仿真接口。可通过Code Option设为JTAG专用模式和常规模式

l  注意:烧录时内核电压=Vdd,不经过LDO降压



中断(INT):

l  Timer0Timer1Timer2INT0~2ADCPWMUARTUSCIBase TimerTKCMP13个中断源

l  外部中断有3个中断向量,共16个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设



数字外围:

l  最大42个双向可独立控制的 I/O口,可独立设定上拉电阻

l  P0~P3LP3.0/1/2/3)口源驱动能力分四级控制

l  全部IO具有大灌电流驱动能力(70mA

l  11WDT,可选时钟分频比

l  3个标准 80C51 定时器Timer0Timer1Timer2

l  8路共用周期、单独可调占空比的12PWM

l  1个独立UART通信口

l  1UART/SPI/IIC三选一USCI通信口

l  集成16 ×16位硬件乘除法器



LCD/LED驱动器:

l  LCD/LED二选一,共用寄存器和IO

l  8 X 246 X 265 X 27、或4X 28LED驱动

l  LED segment口源驱动能力分四级控制

l  8 X 246 X 265 X 27、或4X 28LCD驱动



模拟外围:

l  31通道可低功耗双模触控电路,可配置为高灵敏度模式或高可靠模式:

n  高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

n  高可靠模式具有很强的抗干扰性,可通过10V动态CS测试

n  可实现31路高灵敏度隔空触控按键及衍生功能

n  高灵活度开发软件库支持,低开发难度

n  自动化调试软件支持,智能化开发

n  低功耗触控模式,单触控按键唤醒时芯片整体功耗可低至11uA



l  1712±2LSB ADC

n  内建基准的 2.4V 参考电压

n  ADC的参考电压有2种选择,分别是 VDD以及内部2.4V

n  内部一路ADC可直接测量VDD电压

n  可设ADC转换完成中断

l  1个模拟比较器

n  四路输入一路参考电压输入

n  比较电压16级可选(VDD分压)



省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,可由 INT0~2Base TimerTK唤醒。
